端口型态多样,应用场景富厚

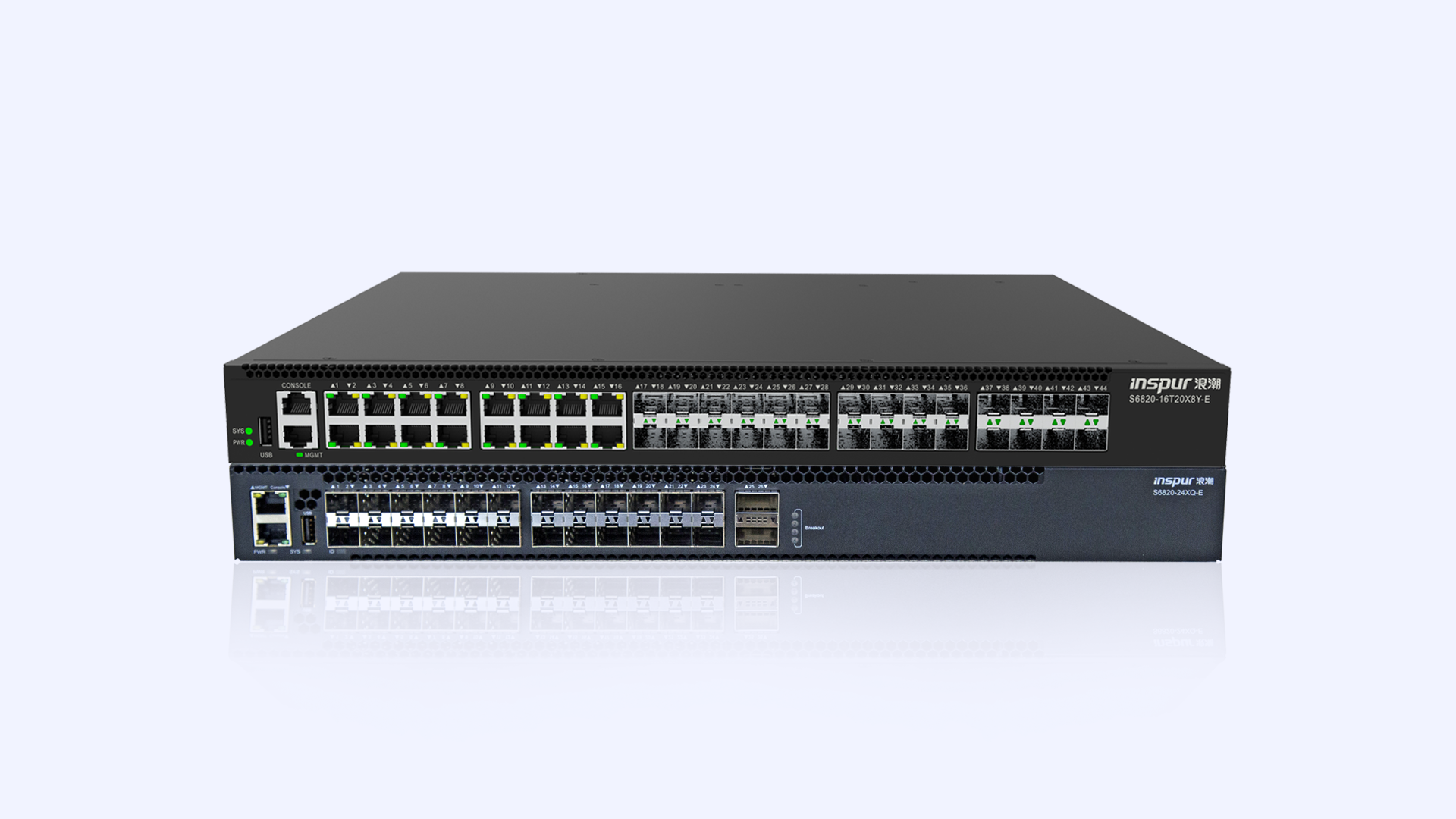

Inspur S6820系列交流机提供更高的转发性能和万兆端口扩展能力,S6820-24XQ-E支持24个SFP+万兆/千兆自顺应光口,2个QSFP28 100G/40G自顺应端口,且可通过一分四�?樽晃�4个线速转发的25G/10G光口,知足万兆下行、100G上行的汇聚/接入需求,可作为边沿网的高性能汇聚/接入交流机、云中心的ToR交流机。
S6820-16T20X8Y-E支持16个10/100/1000Base-T电口,20个1G/10G SFP+端口,8个10G/25G SFP28端口,端口形态富厚,可同时为营业网提供1G、10G、25G的端口接入能力、为管理网提供10/100/1000M的电口接入能力。该产品既能知足融合网络多营业的承载、边沿云接入等云中心场景的需求,又能充分降低客户安排本钱。
智能虚拟化手艺
豪运国际S6820系列交流机支持智能虚拟化手艺,通过MLAG(跨装备链路聚合)实现多台装备间的链路聚合,从而提供装备级链路包管。通过MLAG+VARP构建二层/三层双活系统,在扩展性、可靠性、整体架构和可用性方面具有强盛的优势。MLAG可以为用户带来以下利益:
无邪的以太组网
豪运国际网络S6820系列交流机内置高性能处置惩罚器芯片,针对以太网专属设计,依附其无邪的报文处置惩罚及流量控制能力,深入贴近营业。其交流机表项管理功效,通过切换交流机的系统资源来支持优化特定功效,知足用户差别场景的系统资源需求,最大限度的使用TCAM资源。
支持标准天生树协议(STP)、IEEE 802.1s/w快速天生树协议(RSTP)和多天生树协议 (MSTP),可提供50ms的快速营业倒换,实现电信级可靠性。
该系列交流机支持SmartLink和VRRP功效,通过多条链路接入到多台汇聚交流机上,SmartLink/VRRP实现了上行链路的备份,极大地提升了接入侧装备的可靠性。
VXLAN特征
该系列交流机支持VXLAN特征,支持集中式网关和漫衍式网关安排方法,支持BGP-EVPN协议实现VXLAN隧道动态建设。通过把二层报文封装在UDP隧道报文中的方法,提供与VLAN相同的大二层网络,使得用户更洪流平上实现网络架构的扩展性与无邪性,解决了古板云中心网络VLAN数目缺乏,规模难以扩展的问题。
完善的清静控制战略
Inspur S6820系列交流机提供了一系列完整的清静控制战略,增强对网络会见流量的监控力度并降低威胁:
多重可靠性掩护
支持过流掩护、过压掩护和过热掩护手艺。
支持�?榛缭春退缟茸榧�,电源�?橹С秩炔灏�。同时,整机还支持电源和电扇的故障检测及告警,可凭证温度转变自动调理电扇转速。
简捷的运维管理
Inspur S6820系列交流机支持Console口、USB口、自力的带外管理口等富厚的管理接口;支持CLI下令行、WEB网管、Telnet、豪运国际IDE网管等多种管理方法,利便装备管理。
支持SNMP v1/v2c/v3、RMON、Syslog、sFlow v4/v5等协议,利便举行网络的一样平常管理和维护。同时支持SSH2.0等加密方法,使网络管理越发清静。
支持SPAN/RSPAN/ERSPAN、流镜像、CPU Mirror等镜像功效,实现网络流量的监控和故障扫除。
表1 硬件规格
硬件参数 |
S6820-24XQ-E |
S6820-16T20X8Y-E |
营业端口 |
24个 1/10G SFP+ 2 个40/ 100G QSFP28 端口 |
16个10/100/1000Base-T电口 20个1G/10G SFP+ 端口 8个1G/10G/25G SFP28端口 |
扩展插槽 |
预留2个 |
|
Console口 |
1个RJ45 Console口 |
|
带外管理口 |
1个RJ45口 |
|
USB口 |
1个USB口 |
|
电源�?� |
双�?榛缭� |
|
电源电压规模 |
AC:100~240V~,50/60HZ; HVDC:240V |
|
功耗 |
典范功耗:80W/最大功耗:100W |
|
电扇 |
2个,前后风向 |
|
温度 |
事情情形温度:0℃-45℃ |
|
湿度 |
事情情形相对湿度(非凝露):5%~95% |
|
机箱尺寸cm (高×宽×深) |
4.4 × 44 × 36 cm |
4.4 × 44 × 36 cm |
重量(Kg) |
6.6 kg |
6.7 kg |
表2 软件特征
功效特征 |
S6820-24XQ-E |
S6820-16T20X8Y-E |
MAC特征 |
遵照 IEEE 802.1d 标准 支持MAC地址自动学习和老化 支持静态、动态、黑洞MAC 支持MAC地址漂移检测 支持基于端口和VLAN的MAC地址学习限制 |
|
VLAN特征 |
支持4K个VLAN 基于端口、MAC、子网、协议的VLAN 划分 支持基本QinQ,无邪QinQ 支持VLAN Mapping功效 支持Private VLAN 支持Voice VLAN 支持Guest VLAN 支持VLAN统计 |
|
链路聚合 |
支持10G端口聚合 支持静态与动态链路聚合 |
|
Jumbo Frame |
支持9600 |
|
VXLAN |
支持VXLAN gateway 支持VXLAN bridge 支持VXLAN routing 支持集中式网关和漫衍式网关安排 |
|
IP 路由 |
支持IPv4静态路由、RIPv1/2、OSPFv2、BGP 支持IPv6静态路由、RIPng、OSPFv3、BGP+ 支持ECMP、路由战略、战略路由、uRPF检测、VRF等 |
|
环网掩护协议 |
支持 SmartLink 树型拓朴和 SmartLink 多实例 支持 BFD For 静态/OSPF/ VRRP 协议 支持 STP(IEEE 802.1d),RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 支持 BPDU 掩护、根掩护和环回掩护 |
|
IPV6特征 |
支持IPv6 ND(Neighbor Discovery) 支持 NDP 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持IPv6 ACL 支持MLD v1/v2、 MLD v1/v2 snooping 支持IPv6/IPv4 Tunnel 支持 ICMPv6 |
|
组播 |
支持静态组播 支持 IGMP v1/v2/v3 Snooping 支持 IGMP Snooping Fast-leave 支持 MVR,VLAN 内组播转发和跨VLAN组播复制 支持IGMPv1/v2/v3、IGMP-Proxy、PIM-SM、PIM-SSM、IGMP-DM |
|
DHCP |
支持DHCP Client 支持DHCP Snooping 支持DHCP Relay 支持DHCP Server 支持DHCP Option82 |
|
流量监控 |
支持Sflow v4/v5 |
|
QoS/ACL |
支持对端口入偏向、出偏向举行速率限制 每端口支持8个行列 支持SP、WDRR、SP+WDRR行列调理模式 支持基于端口/ VLAN/流量的流量羁系 支持报文的 802.1p 和 DSCP 优先级重新标记 支持L2(Layer 2)~L4(Layer 4)包过滤功效,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功效 支持CAR功效 支持WRED、尾扬弃拥塞阻止机制 |
|
镜像 |
支持端口镜像 支持流镜像 支持远程镜像 支持多源多目的镜像(N:M) 支持ERSPAN |
|
清静特征 |
支持AAA认证、RADIUS认证、TACACS+认证 支持基于端口/VLAN的MAC数目限制; 支持不法MAC学习防御 支持用户分级权限管理和口令掩护; 支持ARP防攻击、CPU防护和抵御DOS攻击; 支持ACL过滤 支持SSHv1/v2 支持端口隔离 支持 IP+MAC+端口绑定 支持 IP Source Guard 支持黑名单和白名单 BGP协议支持SM3国密加密 |
|
可靠性 |
支持 LACP 支持M-LAG跨机箱链路捆绑 支持VARP 支持VRRP 支持LLDP 支持IP SLA |
|
管理和维护 |
支持下令行接口(CLI)设置 支持Console、Telnet、SSH等终端服务 支持SNMPv1/v2c/v3等网络管理协议 支持图形化WEB界面管理 支持Ping、Tracert 支持通过FTP、TFTP方法上传、下载文件 支持RMON 支持系统日志、分级告警 支持IDE网管 支持NTP 支持LLDP 支持UDLD 单向链路检测 支持电源、电扇、温度告警 |
